Phôi Mạch Sub 8 Sò Siêu Trầm V3 Công Suất Tối Đa 600W – 1 Bộ

Sau thành công của mạch sub V2 cửa hàng phân phối và cân chỉnh, trong năm 2017 đã bán ra hơn 1500 sản phẩm với đánh giá tích cực của hàng ngàn khách hàng khác nhau, để đáp ứng lại nhu cầu chạy loa công suất lớn cỡ trên 300W cửa hàng đã xuất ra mẫu mạch sub siêu trầm V3 với công suất tối đa tới 600W.

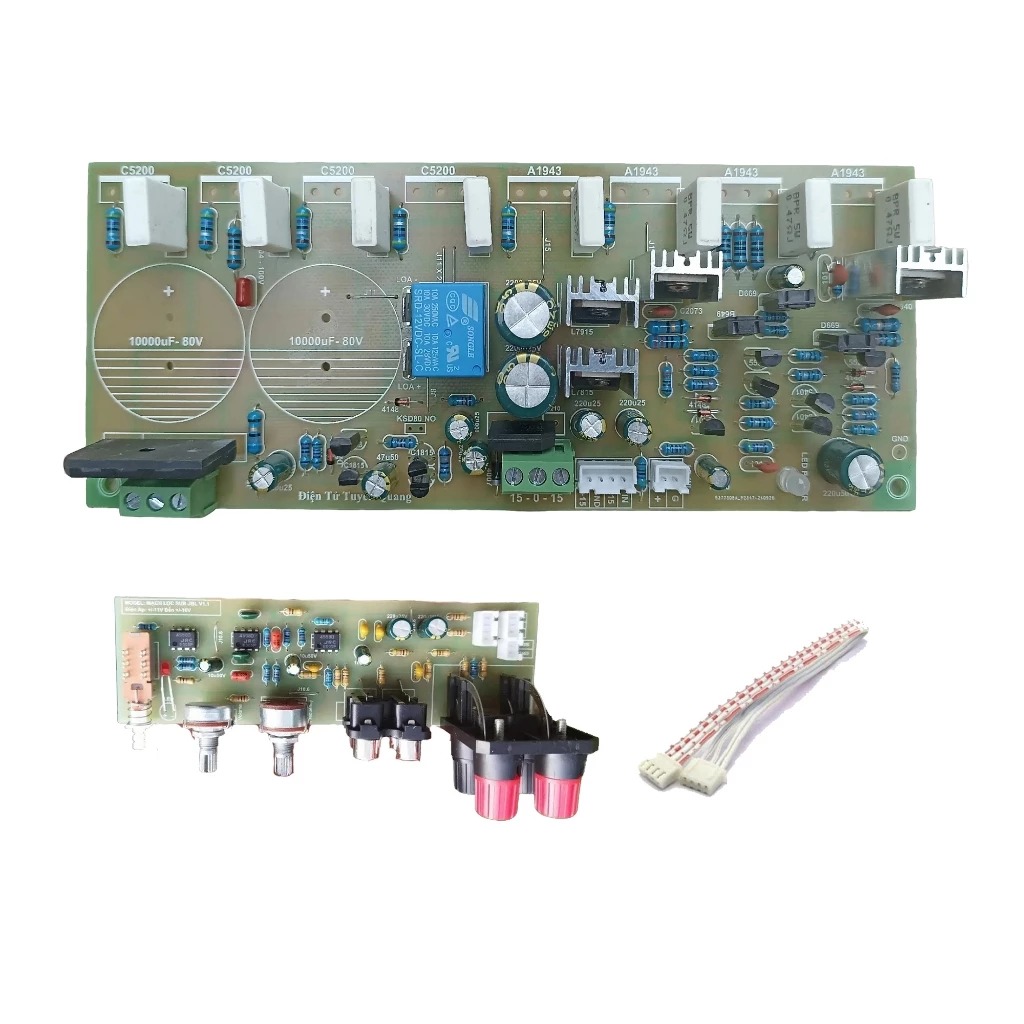

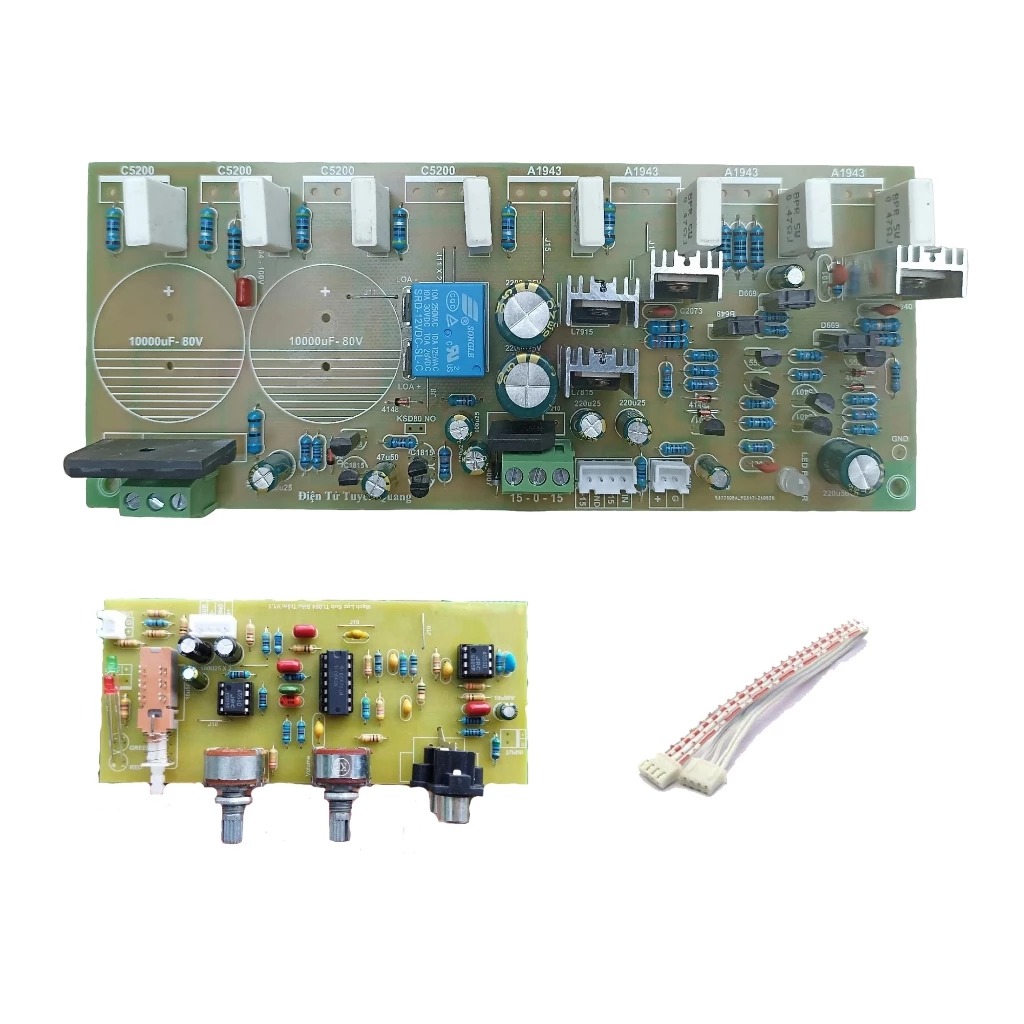

(giá trên bao gồm 1 mạch công suất và 1 mạch lọc sub được kết nối bằng cáp 4p như hình, chưa bao gồm nhô, sò, tụ nguồn…)

////// Hiện tại mạch công suất là màu xanh 1 lớp như hình, lọc sub có thể xanh hoặc đỏ /////////

Thông số kỹ thuật:
– Sử dụng lắp ráp loa Sub 40, 50, hoặc ampli đánh sub
– Điện áp : +/- 35 ĐẾN +/- 60v VÀ +/- 12V đến +/15V

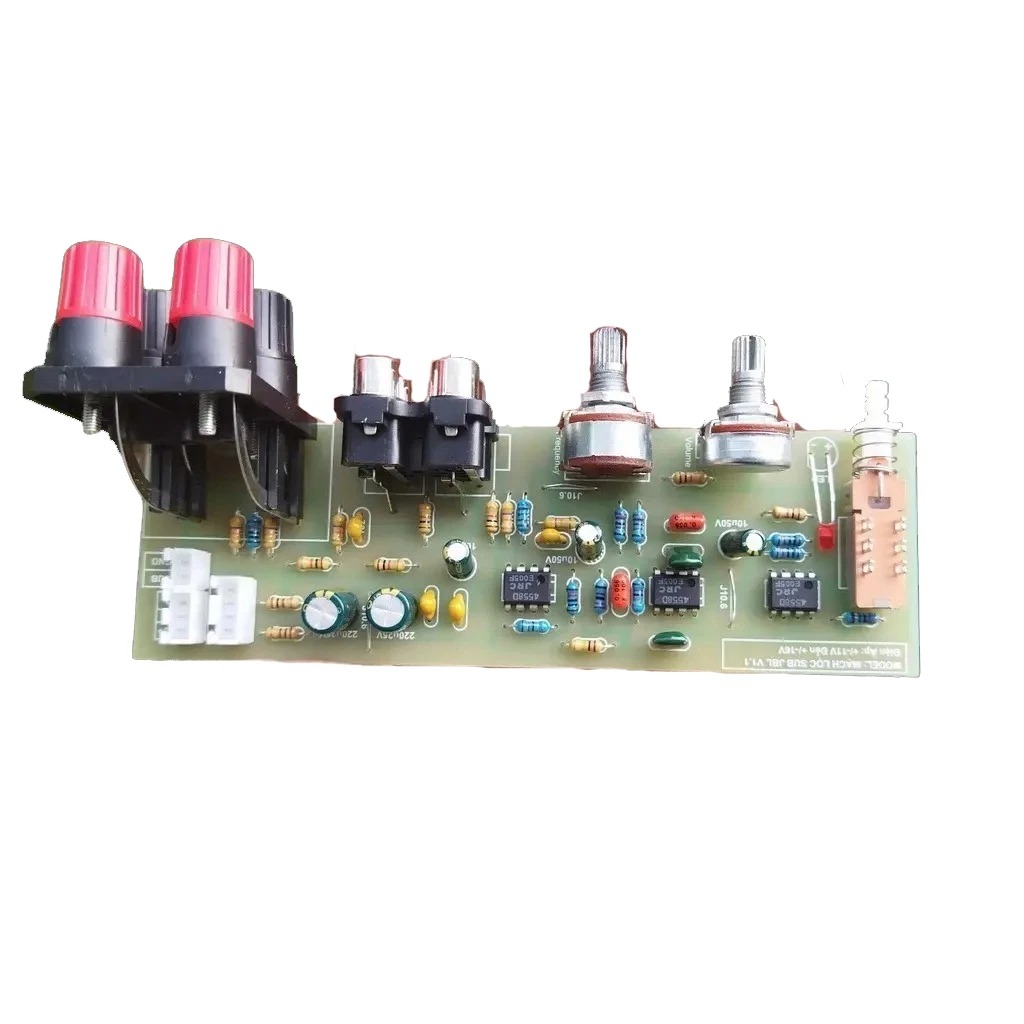

– Hỗ Trợ 2 loại mạch lọc TL084 và mạch lọc có cọc loa như loa sub JBL
– Mạch công suất liền nguồn 8 , biến áp từ 15 A trở lên sẽ đánh rất lực.
Video giới thiệu – hướng dẫn sử dụng – test sản phẩm: Gõ tên sản phẩm vào diu tu by (sẽ có)
Qúy khách chỉ cần sử dụng một biến áp 30V đối xứng đến 45V đối xứng (có thể là 30V, 35V, 40V, 45V)… có hỗ trợ nguồn 12v đối xứng hoặc 15V đối xứng. Sò A1943/C5200, Tụ lọc nguồn 10000uf/63V hoặc 10000uf/80V – 100V tùy theo nguồn cấp vào cho mạch.
+ Bước 1 Lắp Sò: Dùng sò A1943/C5200 lắp vào vị trí đánh dấu như trên mạch.
+ Bước 2: Dung miếng lót cách điện và bắt sò vào miếng nhôm tản nhiệt để tỏa nhiệt cho sò công suất.
+ Bước 3: Lắp tụ nguồn lên mạch, tụ lọc nguồn cần có điện áp lớn hơn 1,4 lần so với điện áp của biến áp cấp cho mạch (nếu biến áp 30V – 40V thì cần dùng tụ 63V, nếu 45V thì dùng tụ 80V). Lắp đúng chiều âm dương rồi hàn lại là được.
+ Bước 4: Lắp biến áp vào mạch, hàn dây 40v đối xứng (có thể là 30v đối xứng hoặc 35V tùy biến áp) vào bị trí 40V 0 40V. Hàn dây 15V đối xứng (có thể là 12V đối xứng tùy biến áp) vào 15V 0 15V là xong.
+ Bước 5: Hàn 2 dây xanh đỏ kia vào loa bass siêu trầm, dây đỏ vào cực dương, dây xanh vào cực âm.
Cuối cùng là đóng thùng hoặc để mạch chuồng cho mát tùy theo nhu cầu của khách hàng.
Khi mua combo này quý khách có sẵn cáp nối giữa 2 mạch, đã phân cực sẵn không thể đấu lộn dây giữa 2 mạch được, cắm ngược cáp cũng không vào nên rất an tâm.

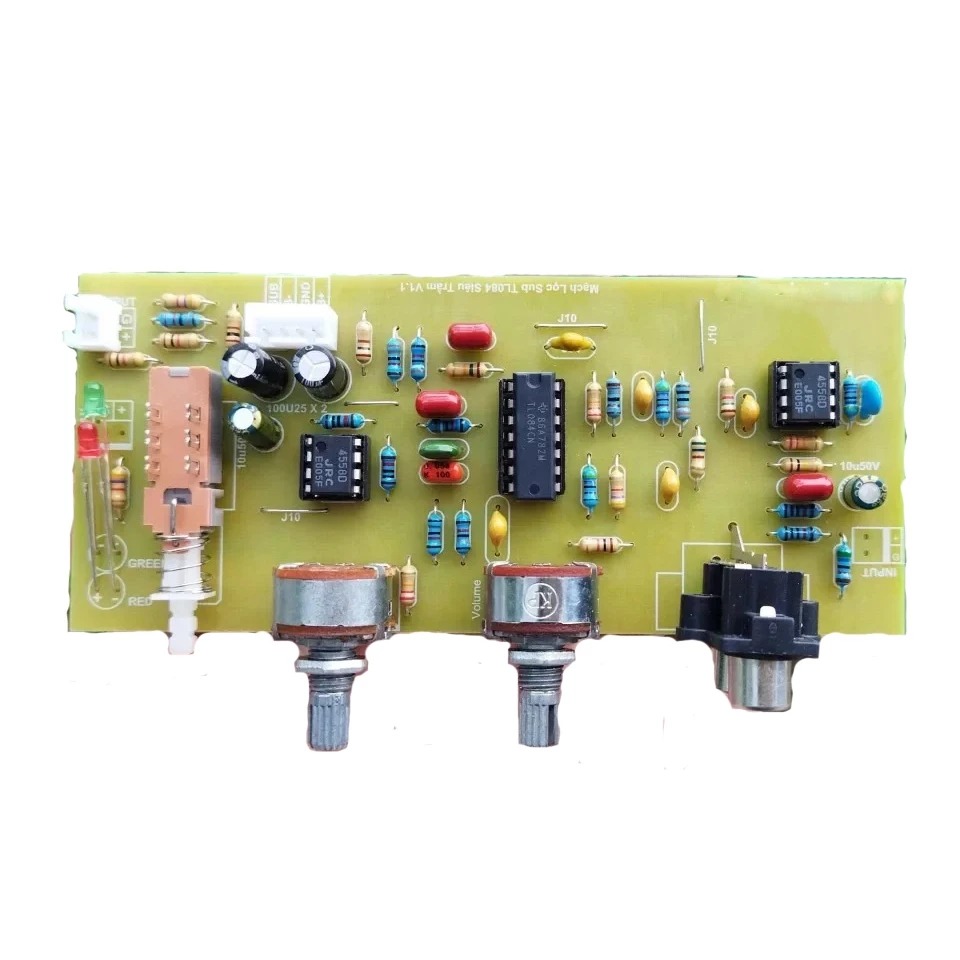

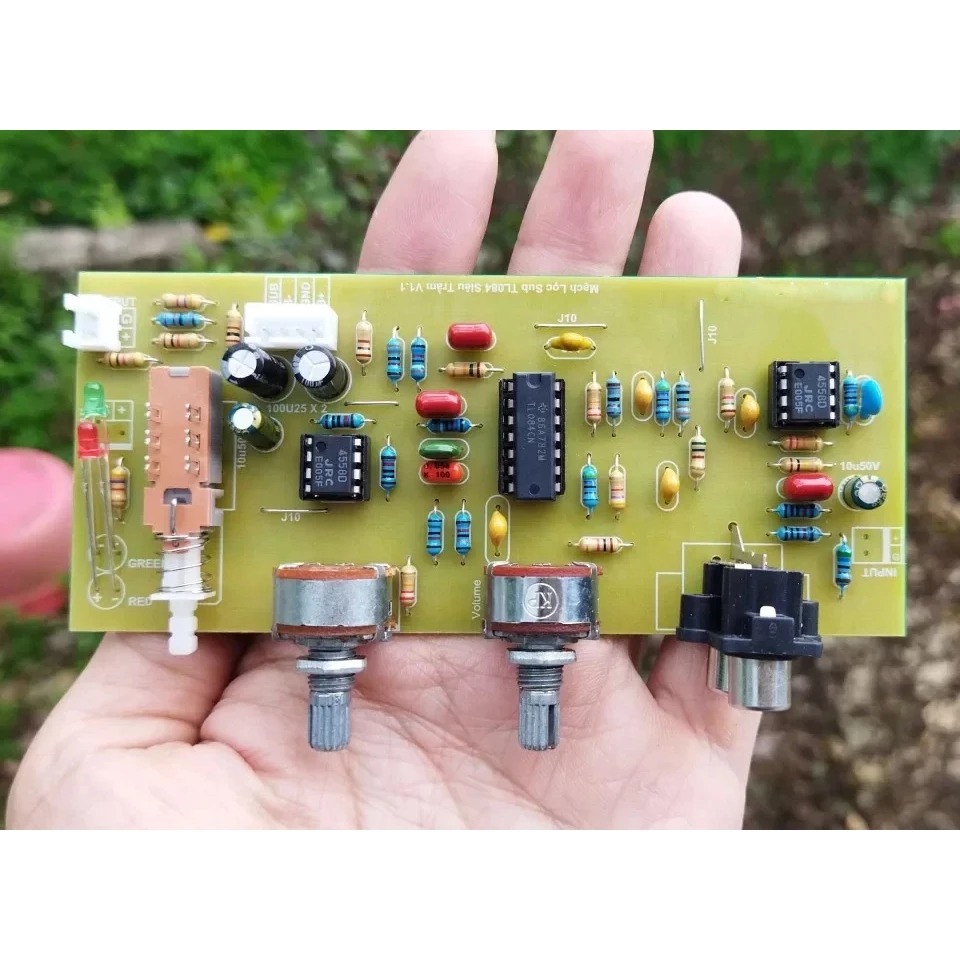

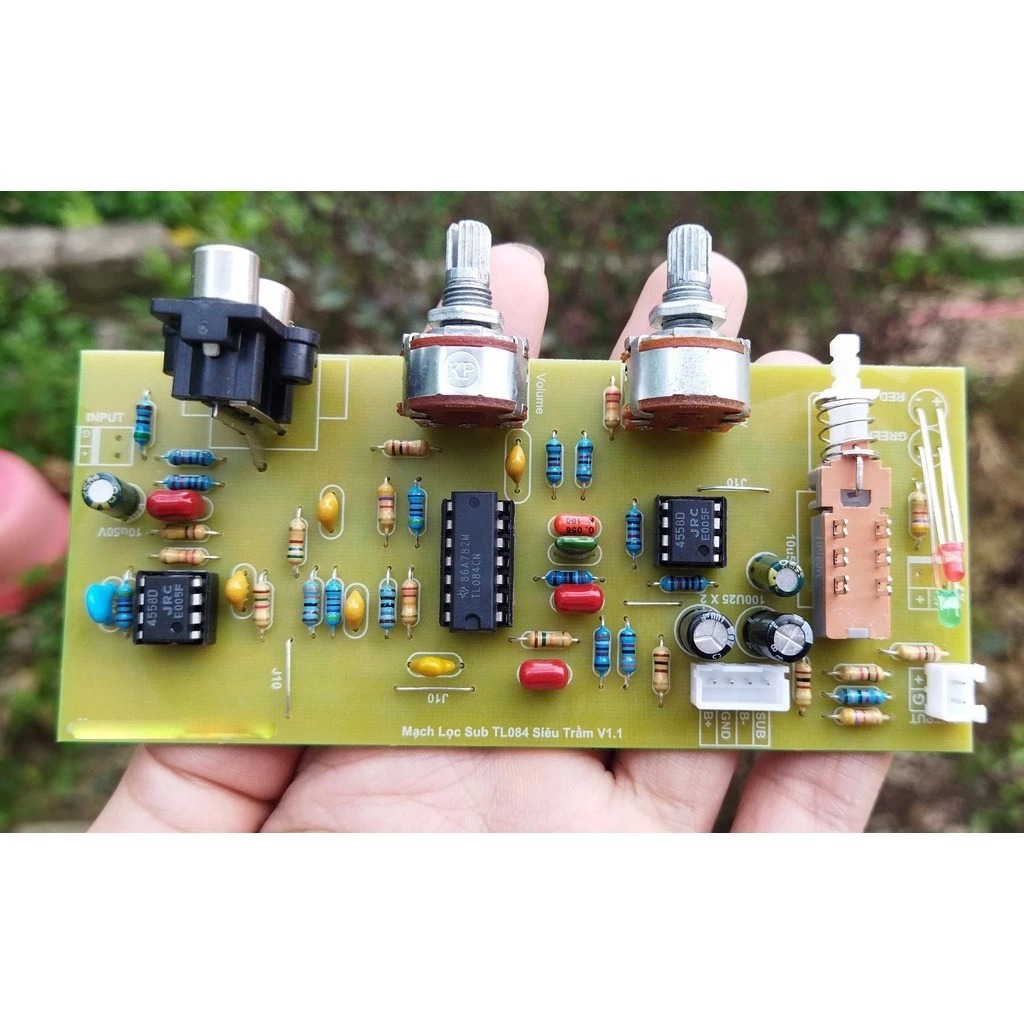

Mạch lọc âm sử dụng 3 ic lọc âm cho tiếng trầm sáng, không lẫn nhạc, lọc âm bass cực sạch, có đèn led xanh báo nguồn, đèn đỏ báo rơ le (cần hàn jack thì đèn đỏ mới có tác dụng)
Mặt dưới mạch lọc sub được hàn rất cẩn thận, mạch in sắc nét
Mạch công suất sử dụng linh kiện tốt, khe lắp tụ lọc nguồn rất lớn, có thể vừa tụ 10000uf/100V rất tốt.
Mặt dưới mạch công suất cũng được hàn rất cẩn thận, hàng đước test rất kỹ trước khi đến tay khách hàng, đảm bảo 100% không lỗi nếu quý khách đấu lắp đúng kỹ thuật.
* Sản phẩm được bảo hành 1 tháng bằng hóa đơn mua hàng do lỗi kỹ thuật, không bảo hành do sử dụng sai cách, sai mục đích, quá điện áp.
