Mạch Nguồn Pre 15V Và 12V Cho Mạch USB Bluetooth

Mạch Nguồn Pre 15V Và 12V Cho Mạch USB Bluetooth

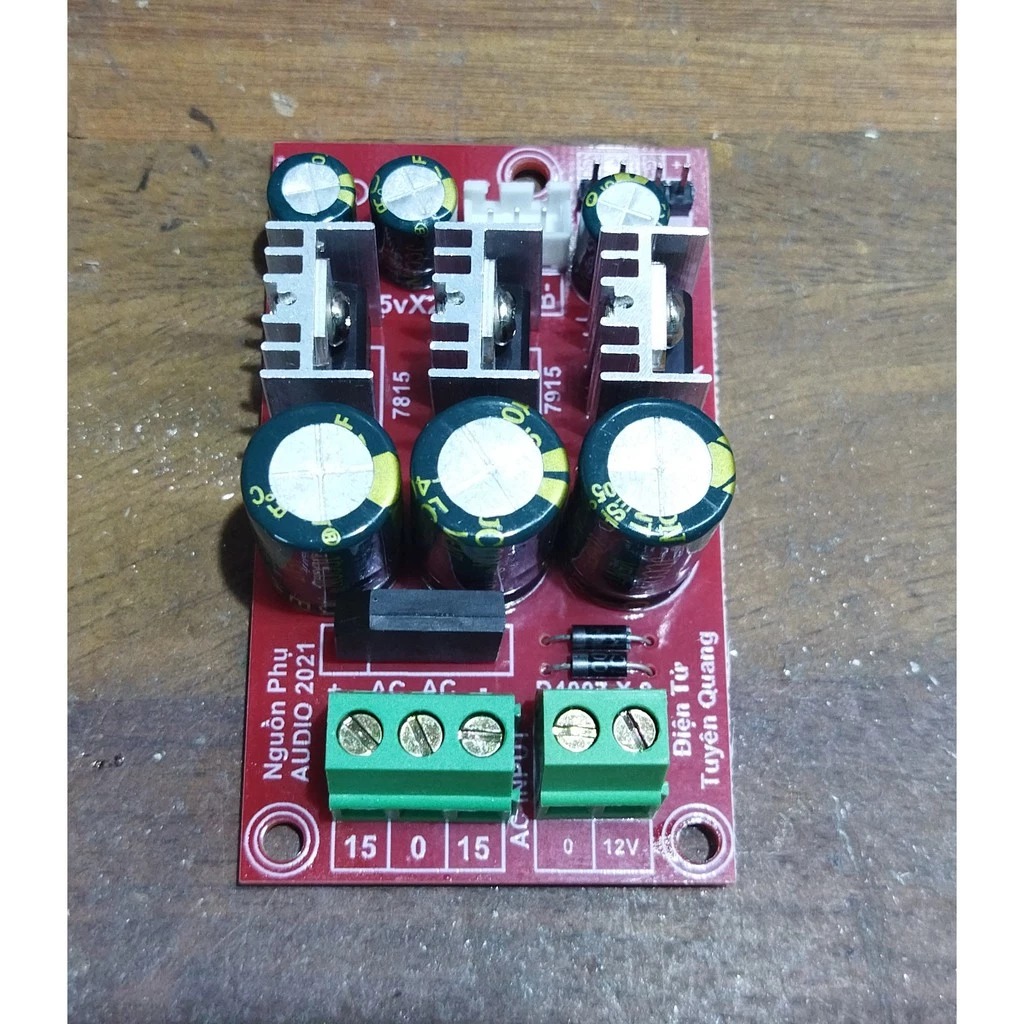

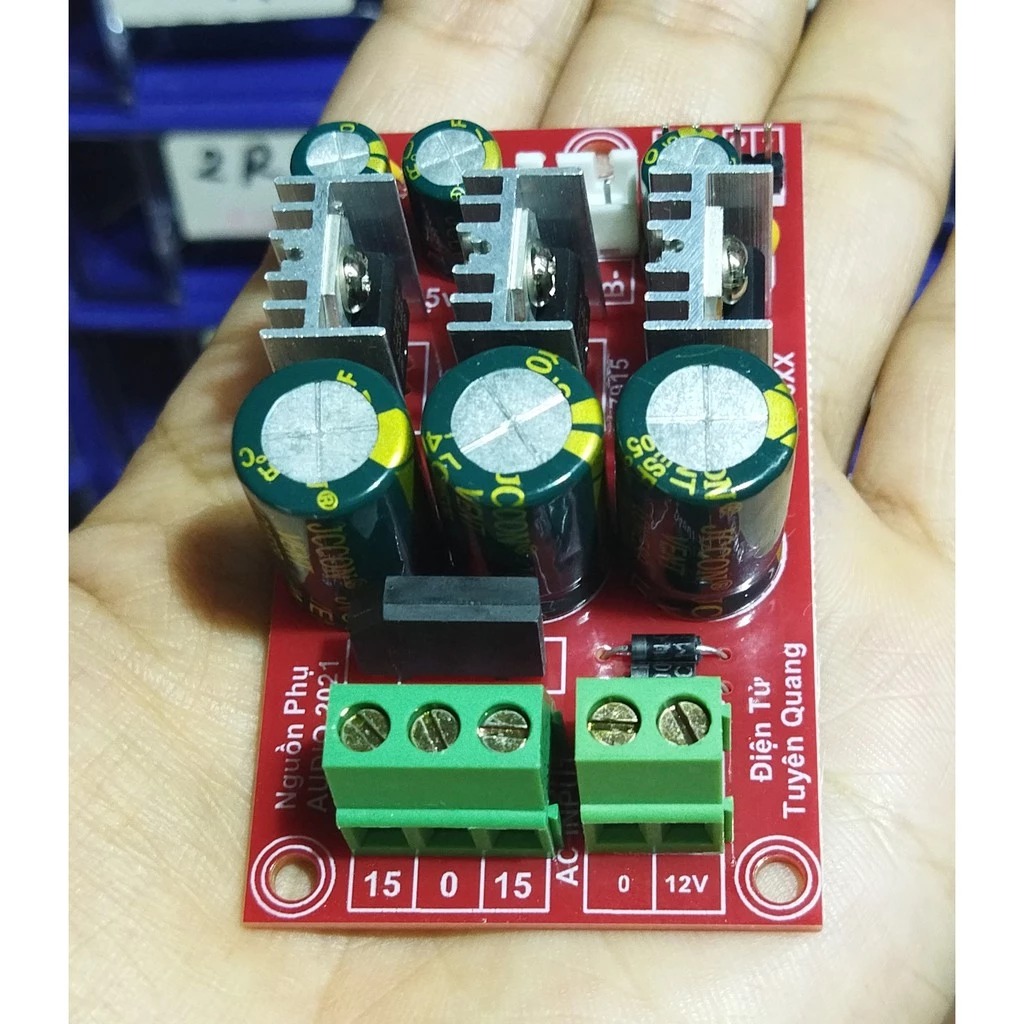

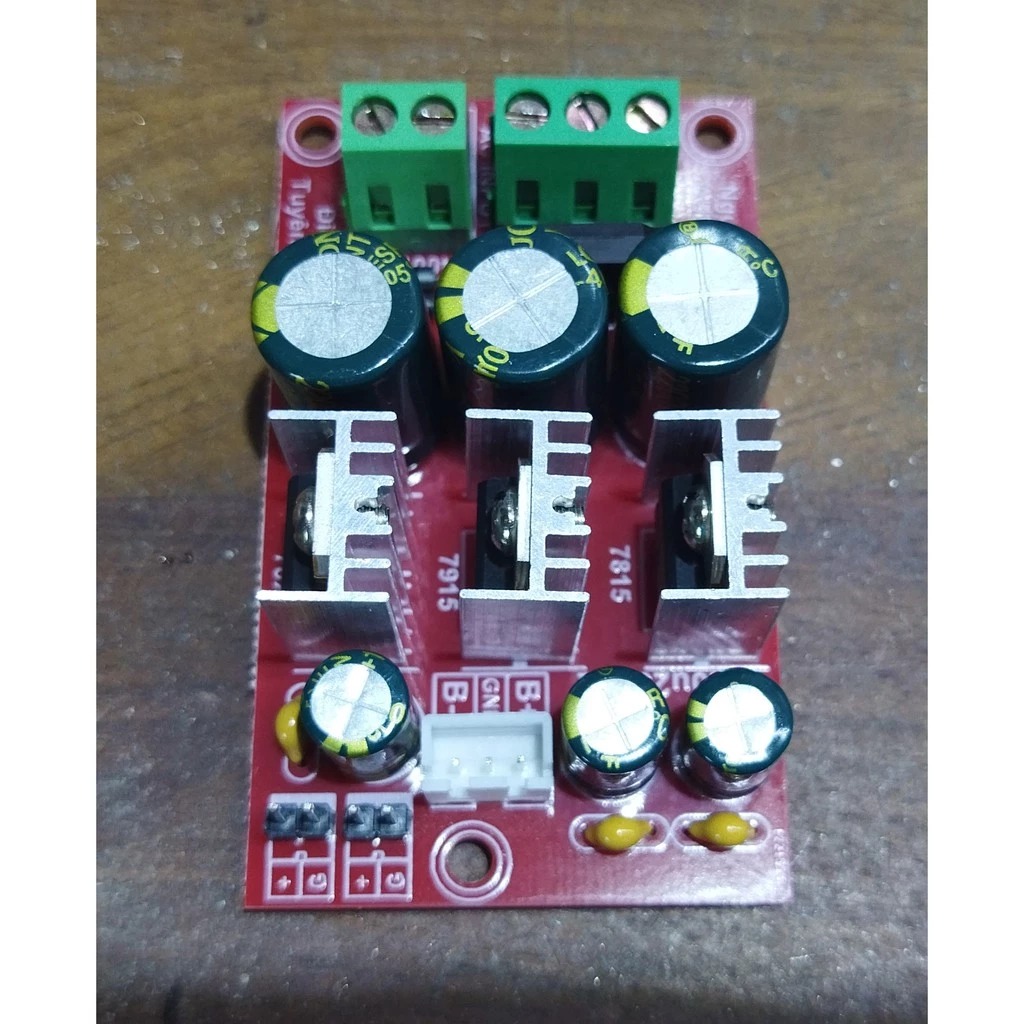

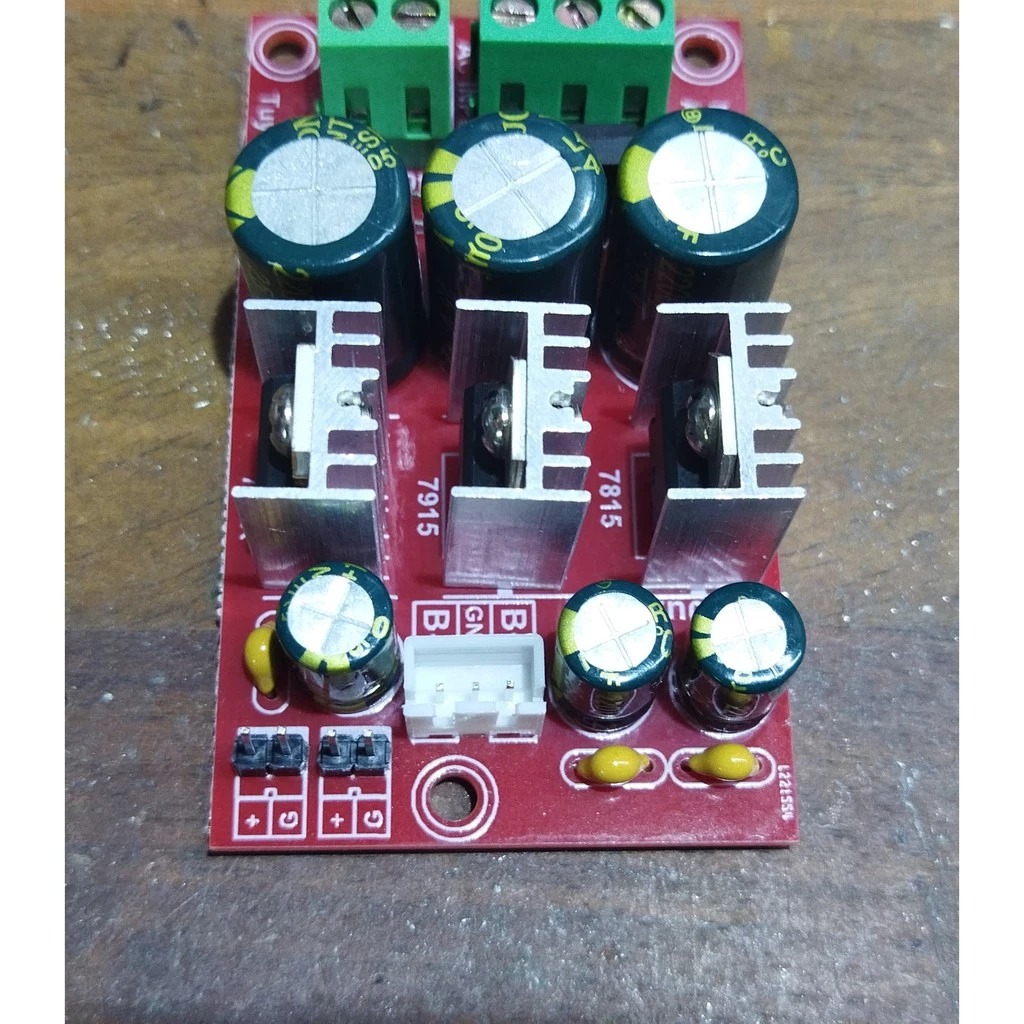

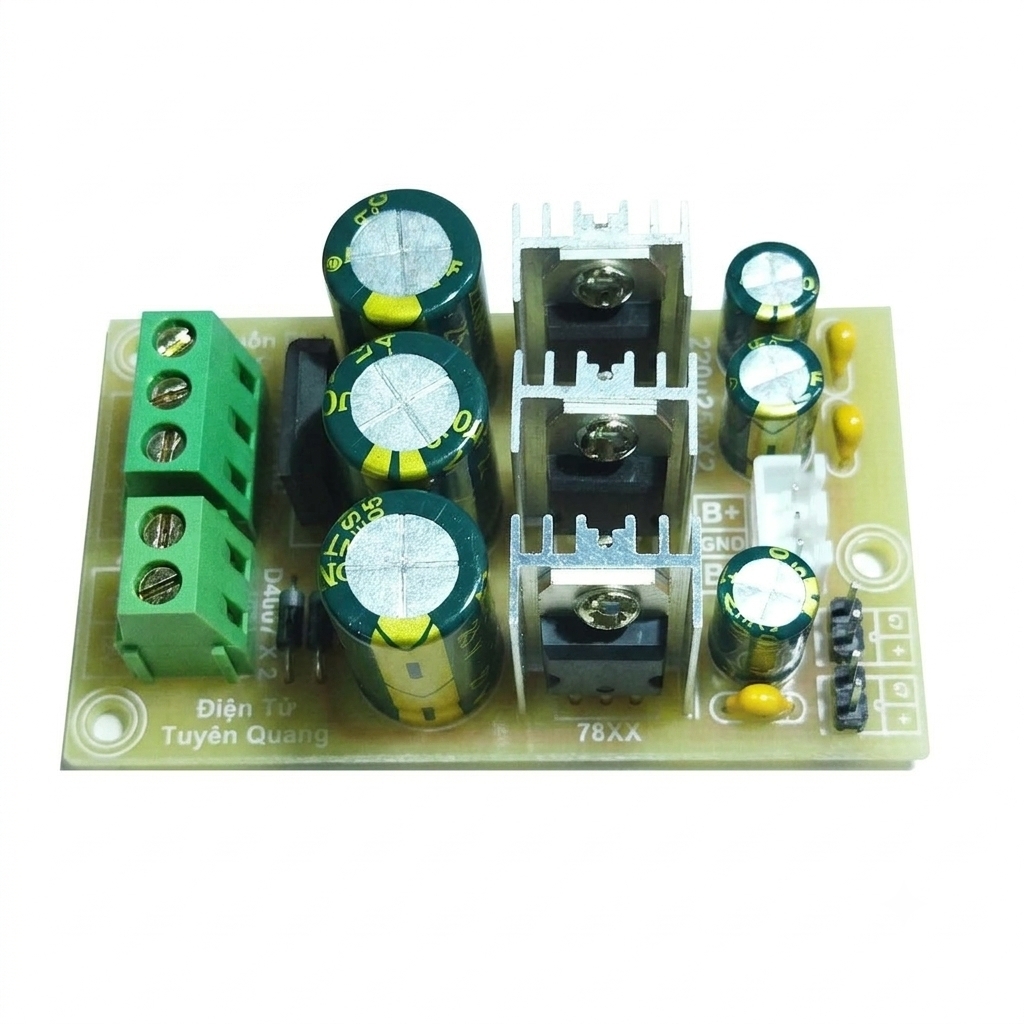

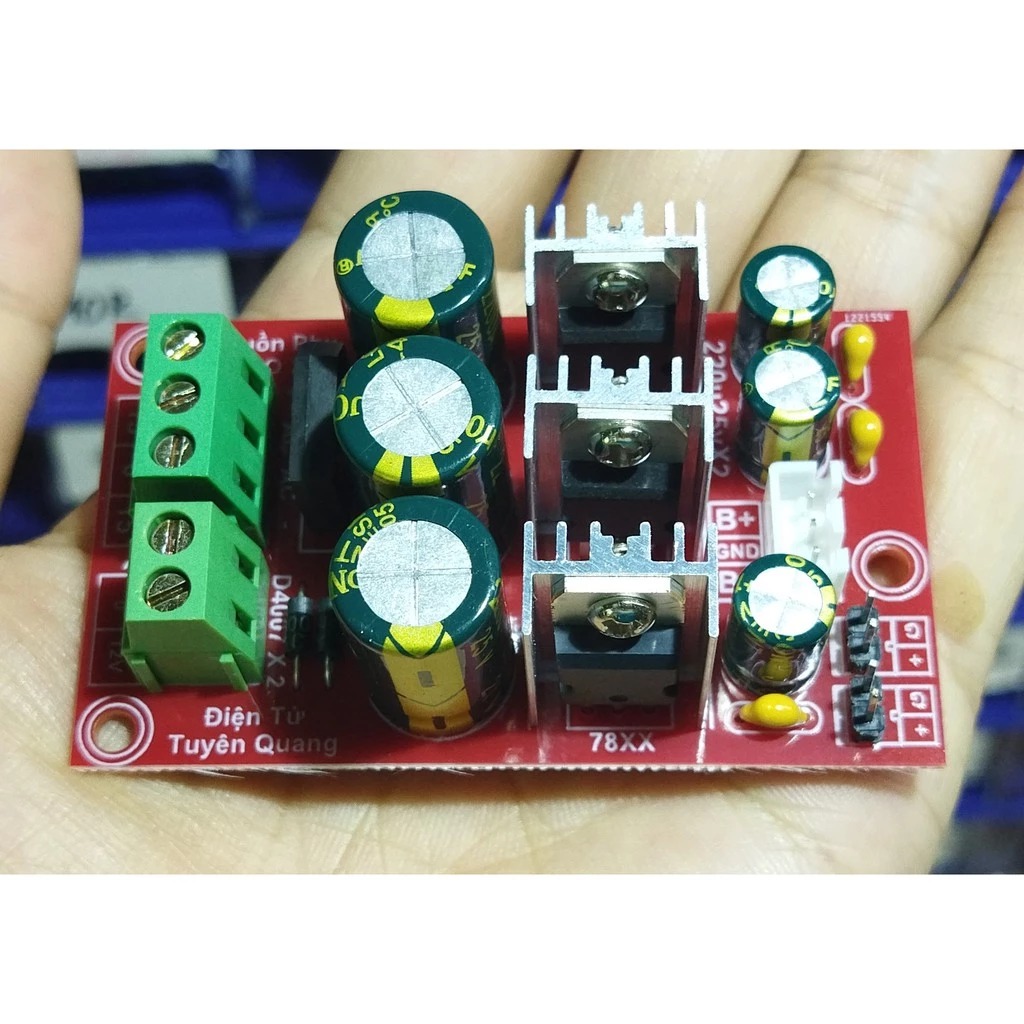

Chức năng của mạch này là nhận điện 12Vac đối xứng đến 17vac đối xứng để chỉnh lưu ra +/-15v cho mạch pre như master, music, echo…

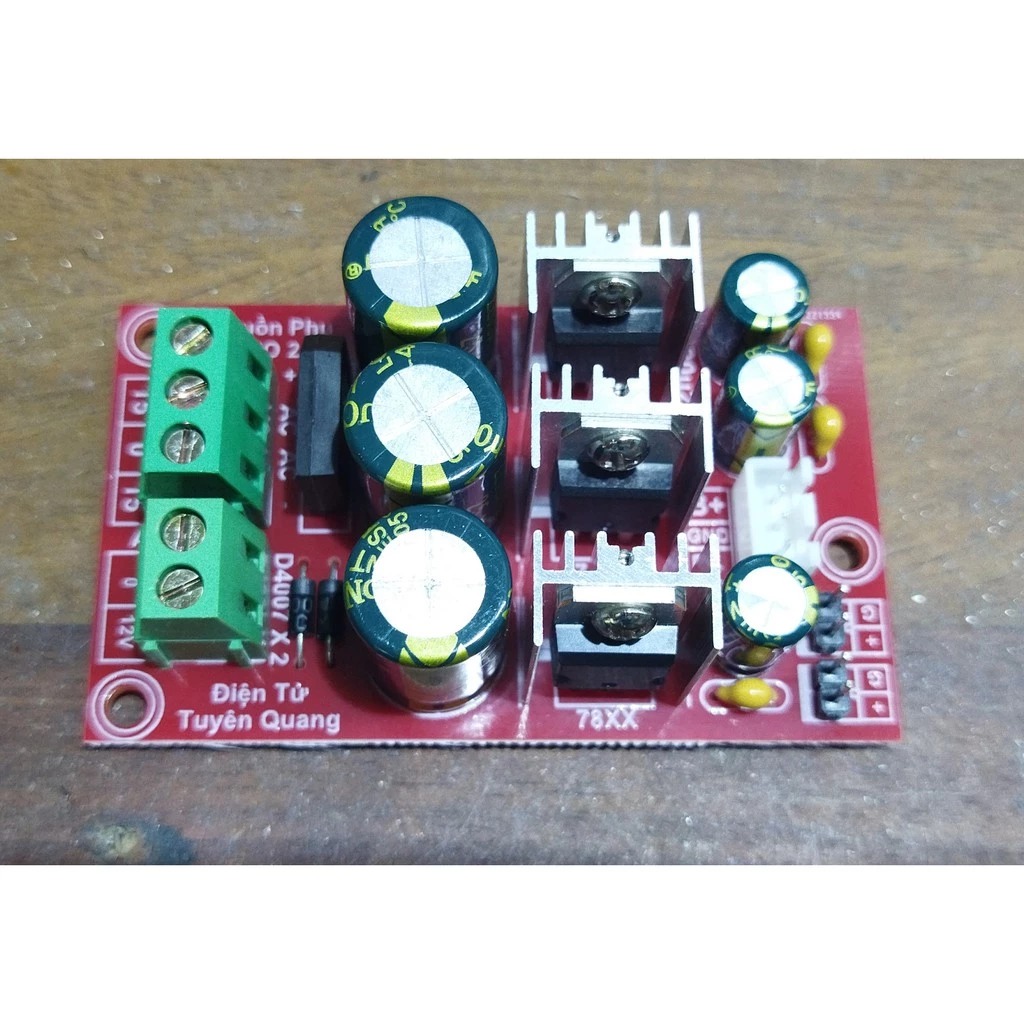

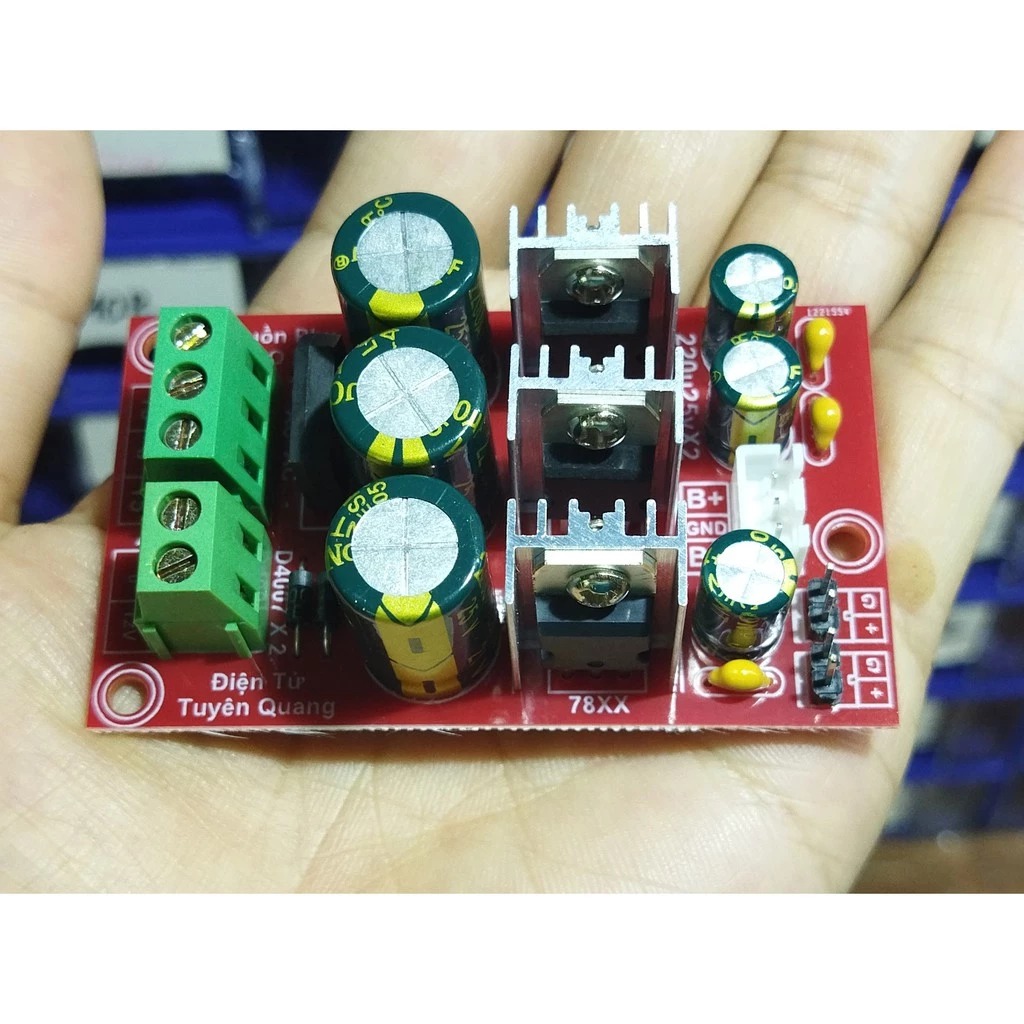

Ngoài ra mạch còn có nguồn phụ 12V cho quạt gió hoặc chạy cho mạch usb bluetooth. Để sử dụng được nguồn này yêu cầu cấp nguồn 12v đơn ac theo đúng ký hiệu trên mạch, đầu ra có 4 jack 2p để cấp cho quạt gió hoặc mạch usb… ngoài ra có thể thay 7812 ở vị trí 78xx thành 7805 hoặc 7809 tùy nhu cầu sử dụng.

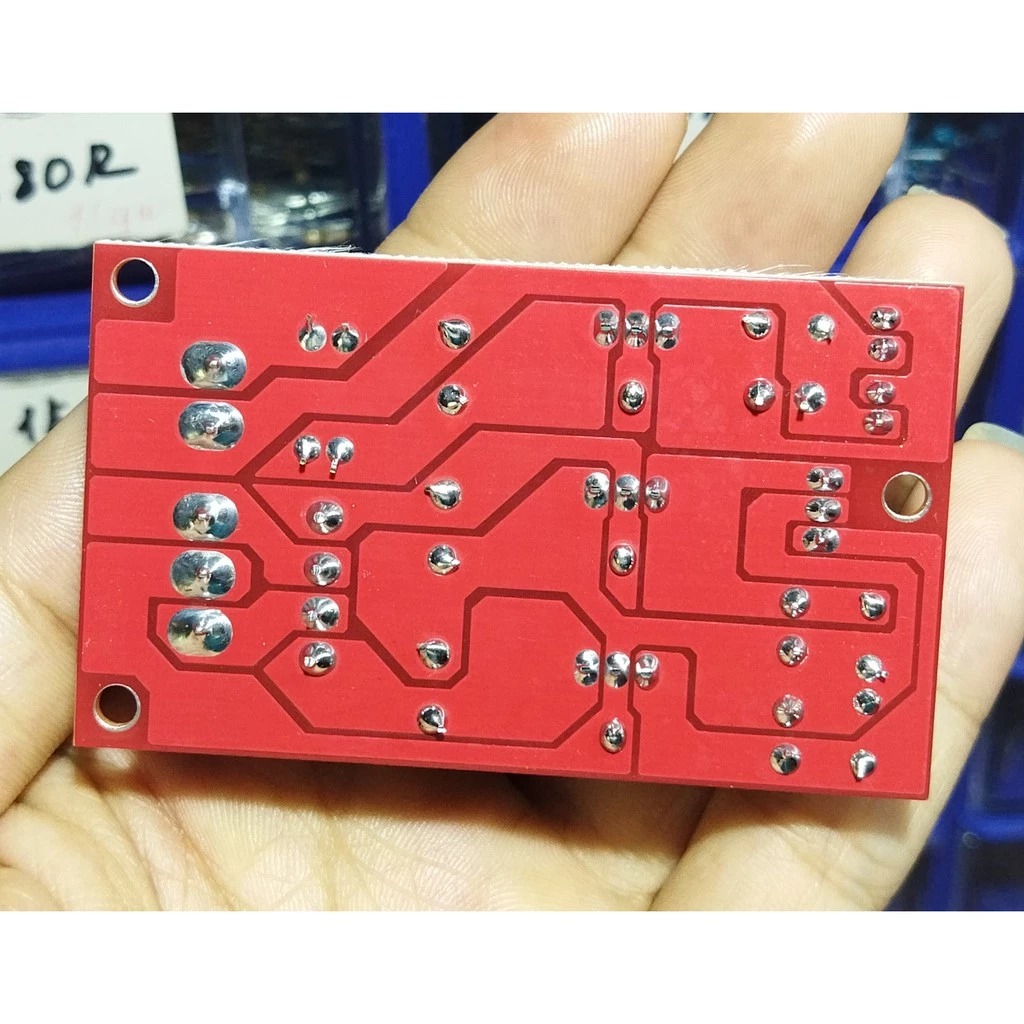

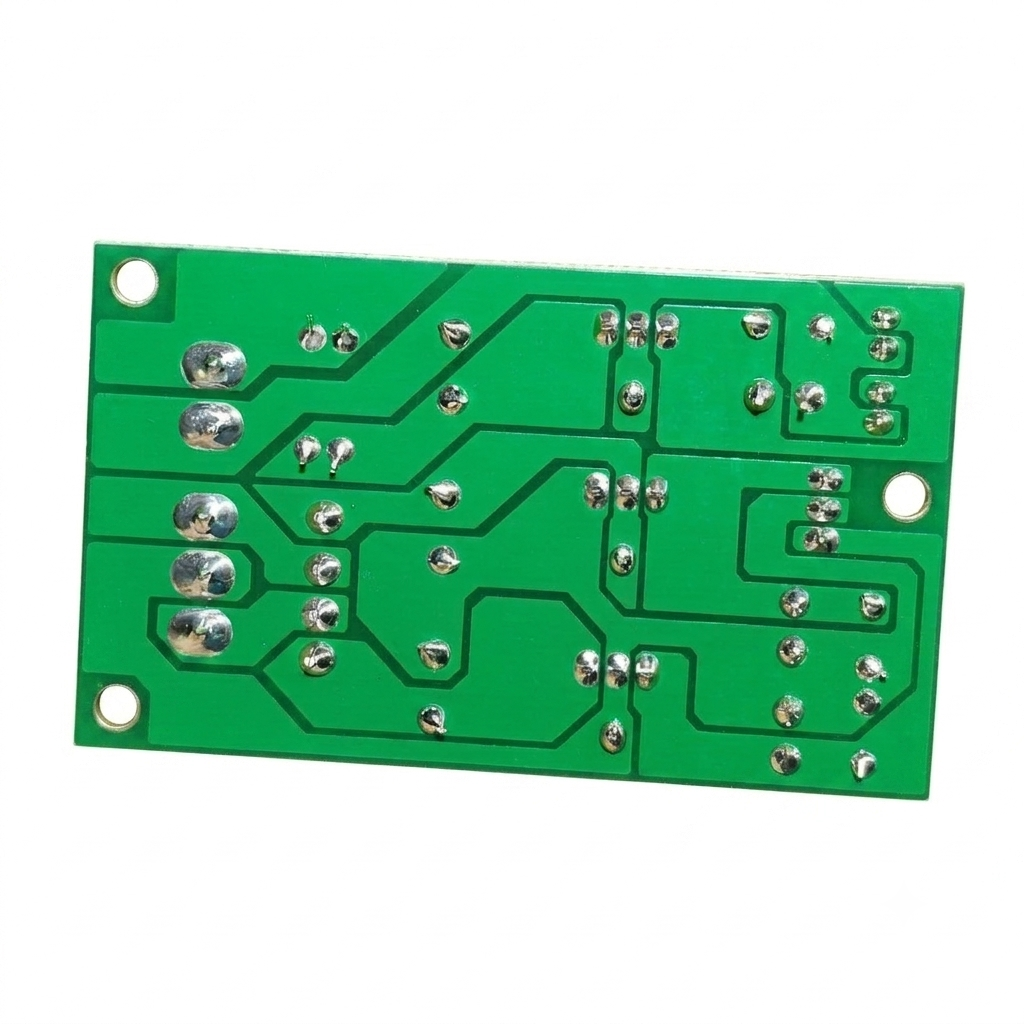

Mạch được cách ly mass giữa 2 nguồn hoàn toàn, có tụ 104 lọc nhiễu, phíp sợi thủy tinh chắc chắn ko gây ù xì…

* Sản phẩm mục đích chính cấp nguồn cho dàn pre cục đẩy hoặc âm ly mà mạch nguồn không hỗ trợ nguồn này.

Kích thước: 44 x 73mm

Nguồn Chính: 12VAC ĐỐI XỨNG ĐẾN 17VAC ĐỐI XỨNG RA +/-15VDC.

Nguồn Phụ: 12VAC Ra 12VDC – 8VDC – 9VDC – 5VDC (quý khách tùy chọn 1 trong 4 cái này).

Nếu chỉ sử dụng 1 trong 2 nguồn trên thì chỉ cần cấp nguồn 1 trong 2… theo mục đích sử dụng.
