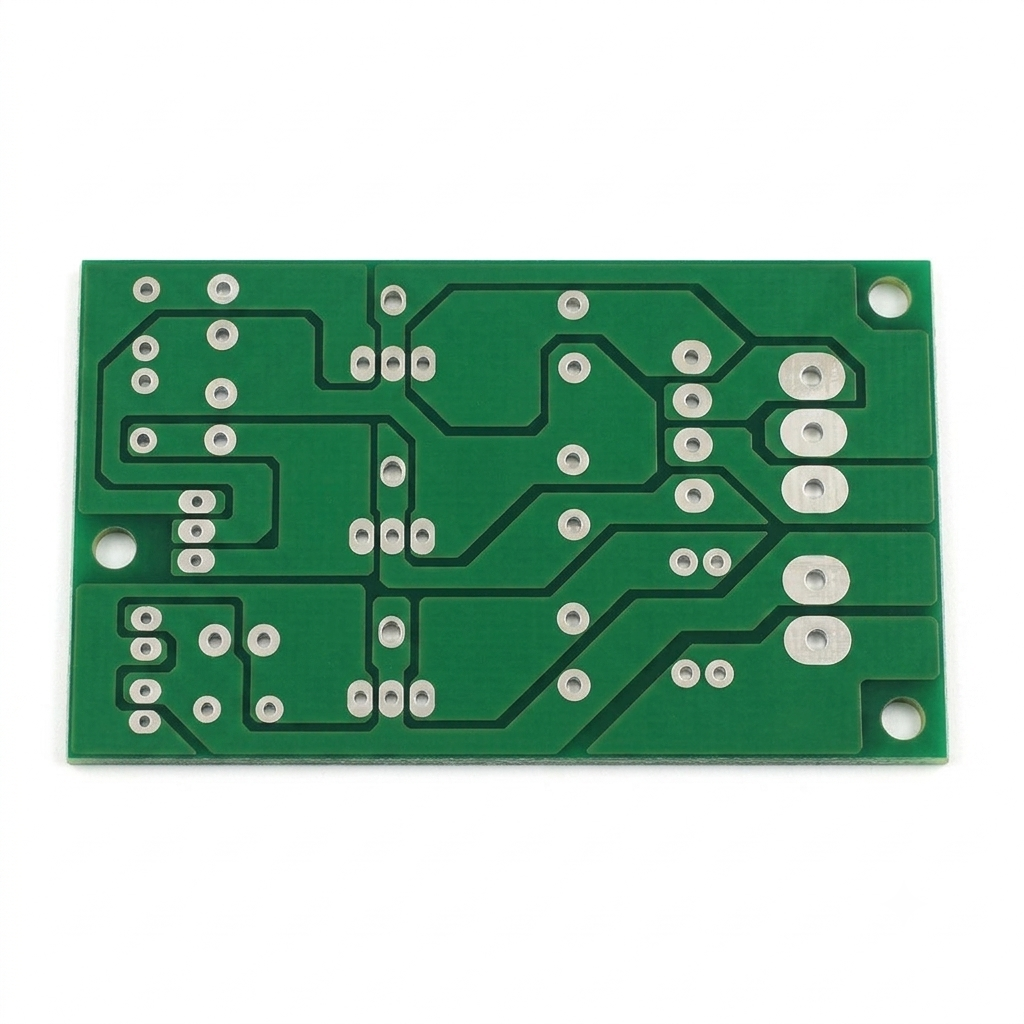

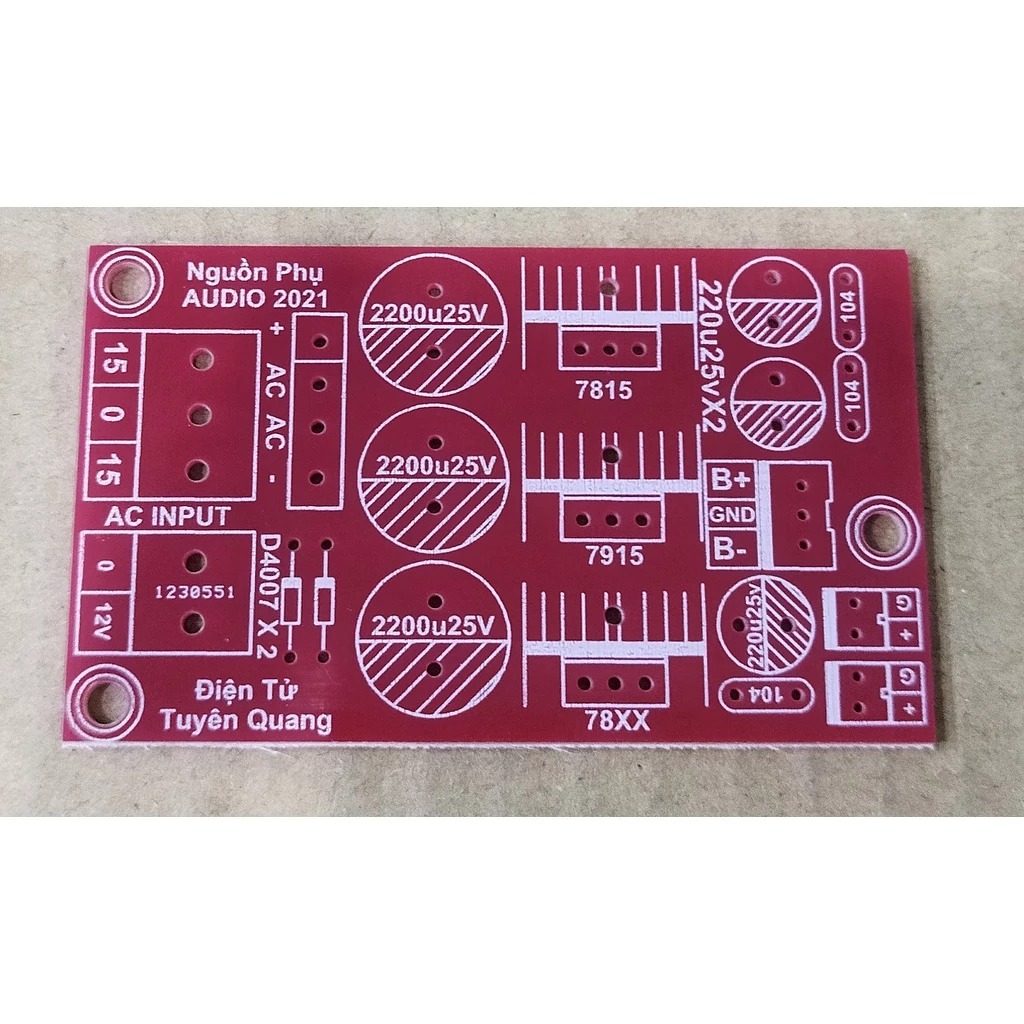

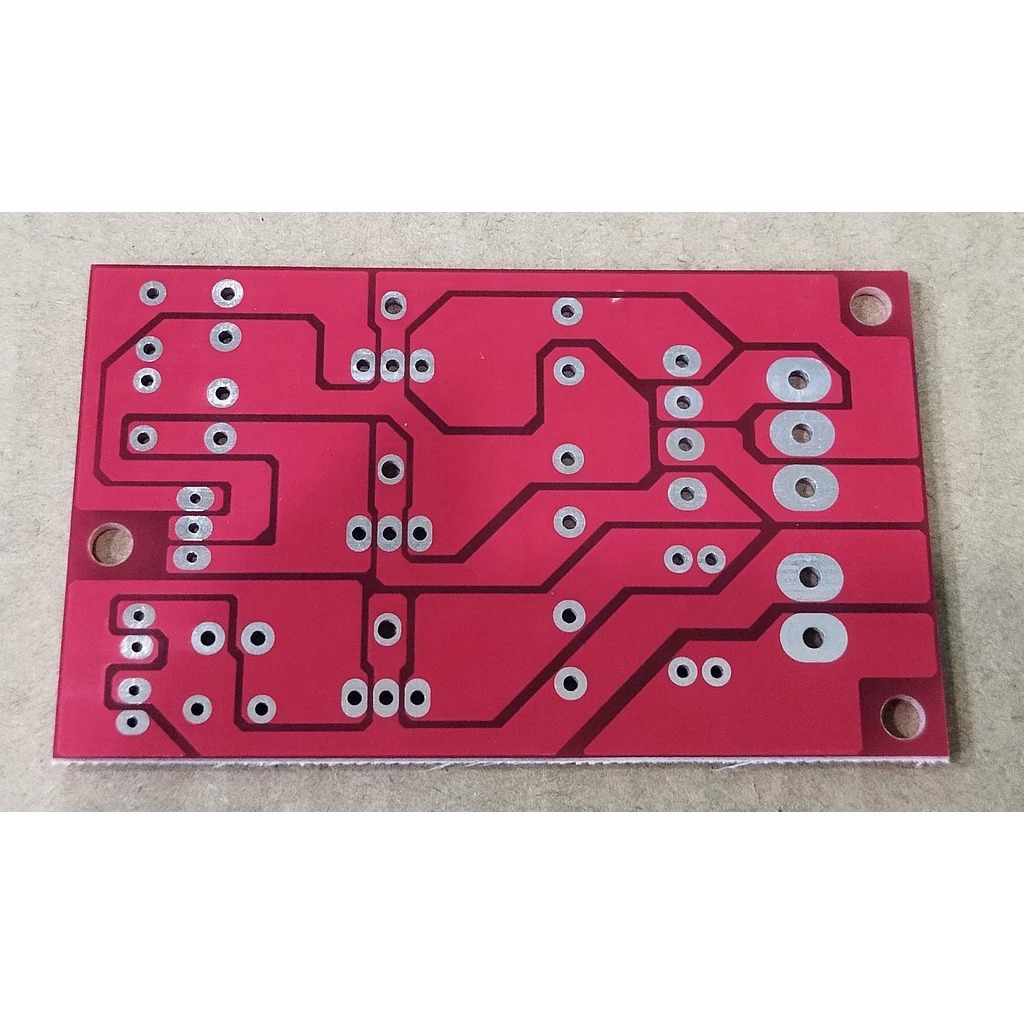

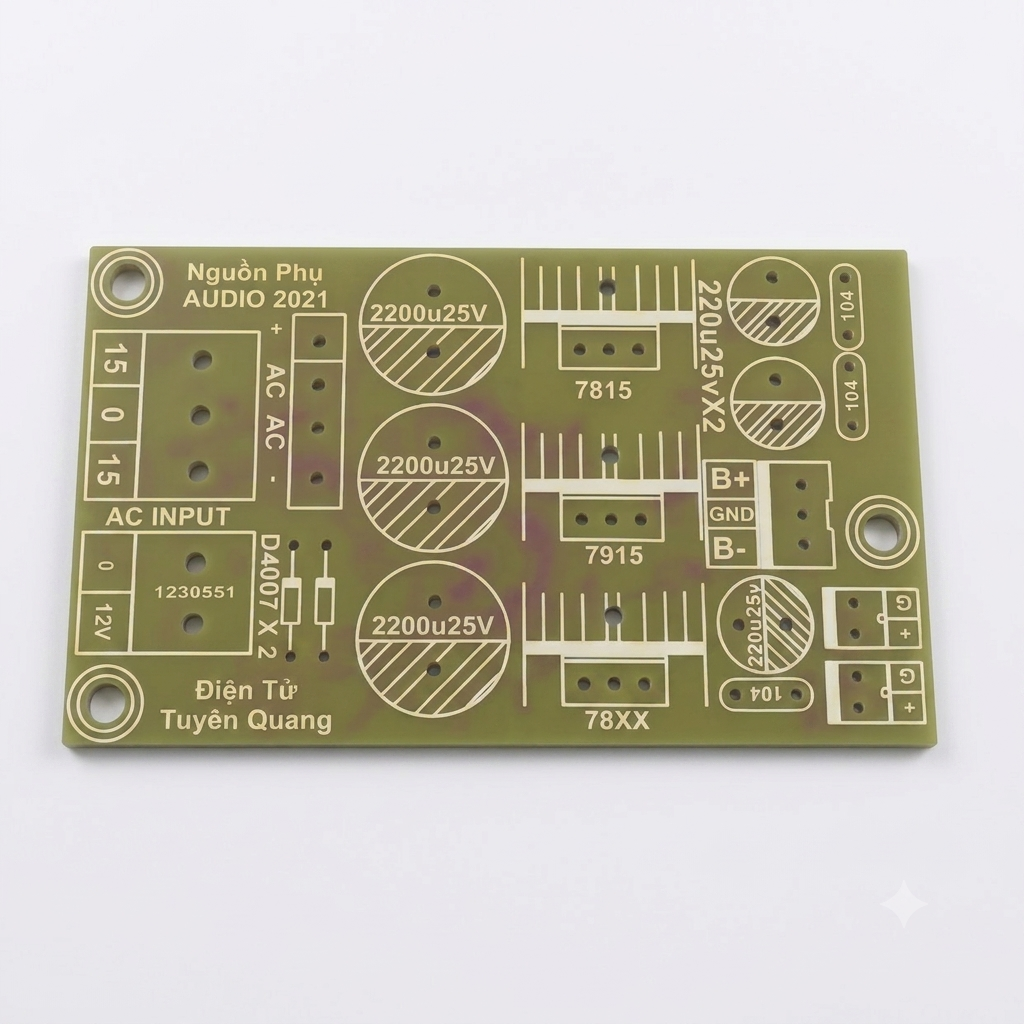

PCB Mạch Nguồn Phụ 15V đối xứng Và 12V cho âm ly – 1 Cái

PCB Mạch Nguồn Phụ 15V đối xứng Và 12V cho âm ly – Phíp sợi thủy tinh FR4

Lưu ý: Đây là PCB chưa ráp linh kiện, quý khách cần bản ráp sẵn vui lòng đặt mua trong shop.

Sản phẩm y hình tùy lô hàng mà có thể màu xanh, đỏ hoặc trắng… chất liệu như nhau, quý khách quan tâm tới màu sắc vui lòng inbox shop để biết rõ tình hình hiện tại của sản phẩm.

Chức năng của mạch này là nhận điện 12Vac đối xứng đến 17vac đối xứng để chỉnh lưu ra +/-15v cho mạch pre như master, music, echo…

Ngoài ra mạch còn có nguồn phụ 12V cho quạt gió hoặc chạy cho mạch usb bluetooth. Để sử dụng được nguồn này yêu cầu cấp nguồn 12v đơn ac theo đúng ký hiệu trên mạch, đầu ra có 4 jack 2p để cấp cho quạt gió hoặc mạch usb… ngoài ra có thể thay 7812 ở vị trí 78xx thành 7805 hoặc 7809 tùy nhu cầu sử dụng.

Mạch được cách ly mass giữa 2 nguồn hoàn toàn, có tụ 104 lọc nhiễu, phíp sợi thủy tinh chắc chắn ko gây ù xì…

* Sản phẩm mục đích chính cấp nguồn cho dàn pre cục đẩy hoặc âm ly mà mạch nguồn không hỗ trợ nguồn này.

Nguồn Chính: 12VAC ĐỐI XỨNG ĐẾN 17VAC ĐỐI XỨNG RA +/-15VDC.

Nguồn Phụ: 12VAC Ra 12VDC – 9VDC – 5VDC (tùy chọn 1 trong 3 cái này).

Nếu chỉ sử dụng 1 trong 2 nguồn trên thì chỉ cần cấp nguồn 1 trong 2… theo mục đích sử dụng.
